Antena Coletiva

O que é ?

Um sistema de Antena Coletiva é constituído basicamente, por duas partes Cabeceira e Distribuição.

Cabeceira:

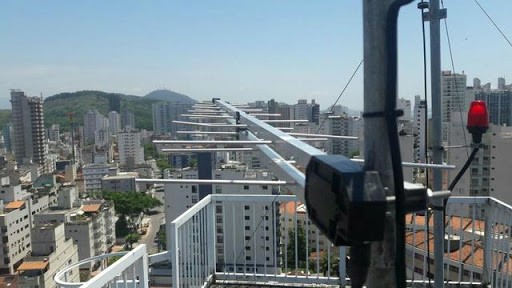

– A cabeceira é a parte do sistema constituída pelas antenas, amplificadores e conexões , e tem por função receber, combinar, equalizar e amplificar os sinais recebidos. Já a distribuição dos sinais é feita por divisores e tomadas blindadas.

– Para projetar a cabeceira é preciso saber quais canais de TV vão ser distribuídos, de onde eles vêm e com que nível de sinal eles chegam. Por exemplo, os canais transmitidos em UHF são recebidos por antenas de UHF; canais transmitidos via satélite, são recebidos por antenas Parabólicas e necessitam de receptores de satélite para recebê-los e modulá-los nas freqüências dos canais em que eles vão ser distribuídos. Pode-se distribuir também sinais provenientes de Circuito Fechado de TV. Basta modulá-los num canal e adicioná-los ao sistema de Antena Coletiva em sua distribuição.

Distribuição Antena Coletiva:

– O sistema de distribuição de sinais é constituído de cabo coaxial e de tomadas blindadas instaladas nos apartamentos. Normalmente, a distribuição de sinais de Antena Coletiva e CATV em prédios de apartamentos são compostas de uma ou mais prumadas por onde passam os cabos (linhas de descida de sinal), da qual se extrai uma fração do sinal para fornecer ao usuário. Os componentes normalmente utilizados para fazer esta distribuição são as tomadas blindadas e divisores.

– Aí está o grande problema de adaptação do sistema de TV Analógica para o sistema de TV digital. Na maioria dos sistemas, o cabo coaxial instalado nas prumadas foi fabricado para passar sinais de VHF (canais 2 a 13) e conseqüentemente as tomadas de TV instaladas nos apartamentos também foram fabricadas para passar os canais de VHF (canais 2 a 13). Portanto, os canais de UHF (14 a 69) são bloqueados. Com a TV Digital, será necessário fazer o canal de UHF(14 a 69) chegar até o apartamento onde está a televisão ou receptor de TV Digital.

– Portanto, para os condomínios cujos cabos e tomadas não foram trocados para receber o UHF será necessário a substituição de todo o sistema de distribuição. Pelos cabos e tomadas substituídas deverão passar os sinais de UHF (14 a 69). Mais uma vez, é importante lembrar que os canais de VHF foram desativados do ar. Você que é Síndico, Não perca tempo, solicite-nos uma visita e transforme a recepção do sistema do seu condomínio e mantenha os direitos de seus côndominos em assistir Canais TV aberta com qualidade.
